Príslušenstvo k rozdeľovačom: ventily, skrinky, potrubie

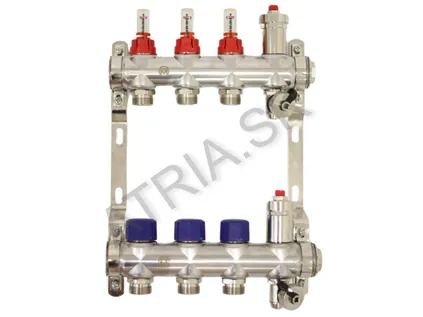

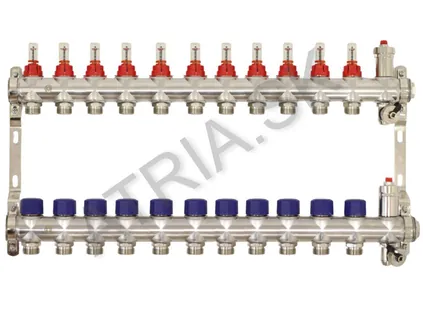

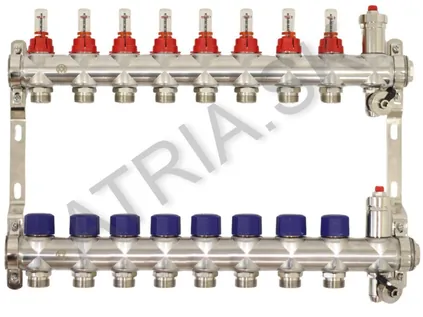

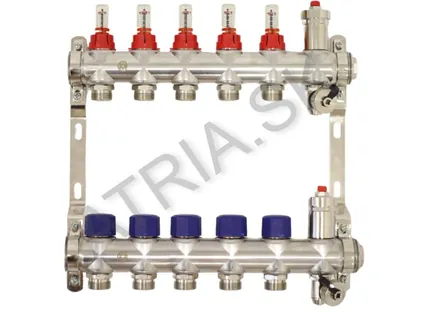

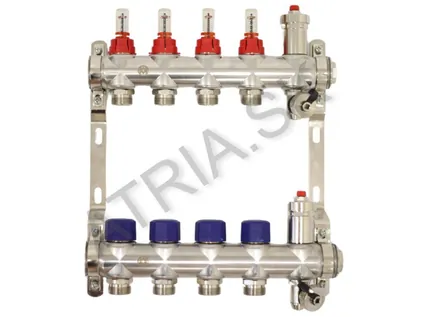

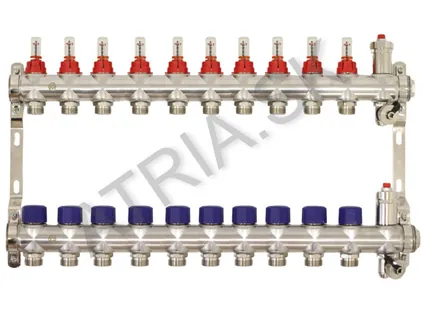

Rozdeľovač H.P.W.® sa dodáva ako kompletná zostava – s uzatváracími ventilmi, regulačným šróbením s prietokomermi, automatickým odvzdušňovacím a vypúšťacím ventilom. Aby ste ho mohli pripojiť a uložiť, potrebujete ešte niekoľko dielov: guľové ventily na odstavenie celého rozdeľovača, zverné šróbenia na pripojenie okruhov, potrubie do podlahy s príchytkami alebo systémovou doskou a skrinku, v ktorej bude rozdeľovač chránený a prístupný.

Na tejto stránke nájdete všetky tieto diely na jednom mieste aj s návodom, ako vybrať správnu veľkosť. Ceny a dostupnosť sa pri produktových kartách načítavajú priamo z e-shopu ATRIA.SK. Samotné rozdeľovače od 2 do 12 okruhov nájdete na úvodnej stránke a postup montáže v návode Montáž a nastavenie rozdeľovača.

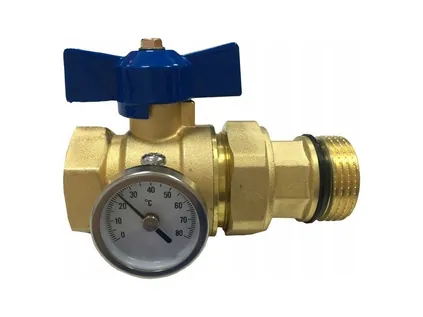

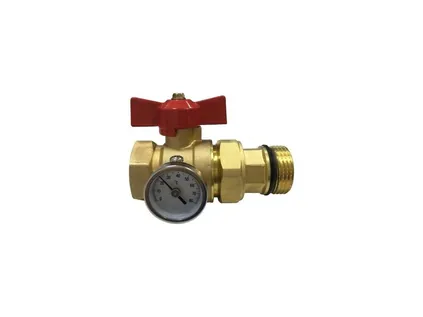

Guľové ventily H.P.W. sú z mosadze, majú pripojenie 1" so šróbením a na koniec rozdeľovača sa naskrutkujú pomocou poloprevlečného šróbenia 1". Po osadení pripojíte na voľnú stranu ventilu potrubie od zdroja tepla. Guľový ventil sa otvára a zatvára jednou štvrťotáčkou – oproti napríklad ihlovým ventilom je obsluha rýchlejšia a intuitívnejšia.

• Rovný (priamy) ventil – ROZDZ.ZAW.CZ a ROZDZ.ZAW.N. Pripojenie pokračuje v osi rozdeľovača. Hodí sa, keď potrubie od zdroja prichádza zboku, napríklad zo susednej miestnosti cez stenu.

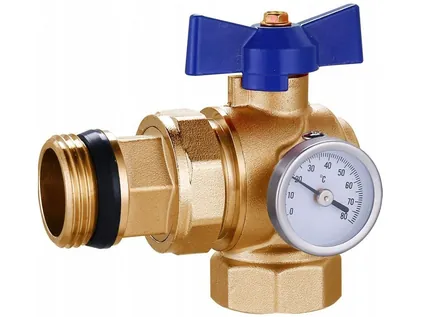

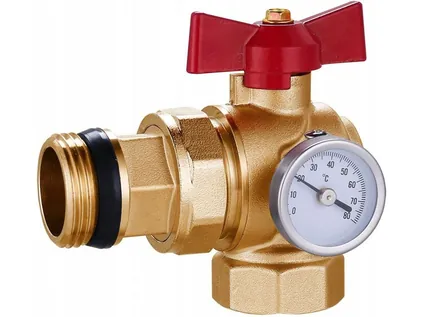

• Rohový ventil – ROZDZ.ZAW.K.CZ a ROZDZ.ZAW.K.N. Pripojenie otočí o 90°. Hodí sa, keď potrubie prichádza zospodu z podlahy alebo zhora a v skrinke by nebolo miesto na oblúk.

Vstavaný teplomer a farebné rozlíšenie

Každý ventil má vstavaný teplomer s rozsahom 0–80 °C, takže teplotu vody na prívode aj spiatočke vidíte priamo pri rozdeľovači bez ďalších meracích prístrojov. Rozdiel oboch teplôt vám prezradí, ako sústava odovzdáva teplo. Červený motýľ označuje prívod, modrý spiatočku – pri obsluhe je hneď jasné, ktorá strana je otvorená alebo zatvorená.

Vždy v páre

Odporúčame osadiť oba ventily – na prívod aj spiatočku – súčasne, aby bolo možné celý rozdeľovač v prípade potreby jednoducho odstaviť. K červenému ventilu preto objednajte aj zodpovedajúci modrý kus rovnakého typu. V e-shope je k dispozícii aj sada T-KIT s oboma farbami v jednom balení. Nezabudnite, že guľové ventily predĺžia zostavu rozdeľovača o 85 až 90 mm – počítajte s tým pri výbere skrinky.

Regulačná sada HPW Set2 pre radiátory

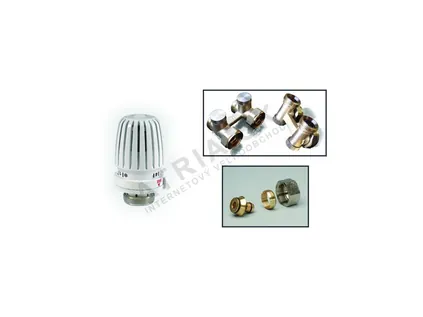

Ak rozdeľovač H.P.W. napája radiátory so spodným pripojením, hodí sa zvýhodnená regulačná sada HPW Set2. Obsahuje termoregulačnú kvapalinovú hlavicu HPW typ HE Classic (obj. kód 330001), uzatvárateľnú VK armatúru pre spodné pripojenie radiátora EK × 1/2" v priamom (330004) alebo rohovom (330005) vyhotovení a dve zverné šróbenia na potrubie – 16 × 2 mm plastohliník, 16 × 2 mm polybutylén (RCS16) alebo 15 × 2 mm polybutylén (RCS 15). Vyhotovenie armatúry aj šróbení si vyberiete pri vkladaní do košíka.

PEX-AL-PEX 16 × 2 je päťvrstvové plastohliníkové potrubie. Vnútornú a vonkajšiu vrstvu tvorí zosieťovaný polyetylén (PEX), medzi nimi je hliníková fólia s hrúbkou 0,2 mm. Táto kombinácia spája výhody kovových a plastových rúrok:

• Kyslíková bariéra – hliníková vrstva zabraňuje prenikaniu kyslíka do vykurovacej vody. Kyslík by inak spôsoboval koróziu kovových častí sústavy – kotla, radiátorov aj čerpadla.
• Tvarová stálosť – potrubie si po ohnutí drží tvar a nepruží späť ako čistý PEX. Ľahko ho vediete okolo prekážok bez ďalších tvaroviek.
• Malá dĺžková rozťažnosť – koeficient len 0,026 mm/m·K obmedzuje pohyb potrubia pri zmenách teploty.
• Hladký vnútorný povrch – drsnosť 0,007 mm znamená nízku tlakovú stratu pri prúdení a odolnosť voči usadzovaniu vodného kameňa.
• Nízka tepelná vodivosť steny (0,45 W/m·K) obmedzuje straty tepla cez stenu rúrky pri rozvode vykurovacej vody.

Potrubie sa dá spájať mosadznými skrutkovanými alebo lisovacími spojkami. K rozdeľovaču H.P.W. sa pripája zverným šróbením s pripojením EK. Šróbenie ALPEX 16 × 2 ALU-EK (500684) je z mosadze CW617N s O-krúžkom z EPDM, pre PN 10 a teplotu do +120 °C, doťahuje sa momentom 25–35 Nm. Šróbenie RCS16 s pripojením 3/4" eurokonus je určené pre viacvrstvové PEX-AL-PEX aj polybutylénové (PB) potrubie s priemerom 16 mm a doťahuje sa momentom 30–40 Nm; okrem rozdeľovačov sa hodí aj na spiatočkové šróbenia, VK armatúry, termostatické ventily a regulačné šróbenia s pripojením EK. Gumené časti oboch šróbení sa nesmú mazať minerálnymi olejmi – len mazivom na báze silikónu.

Ukotvenie potrubia

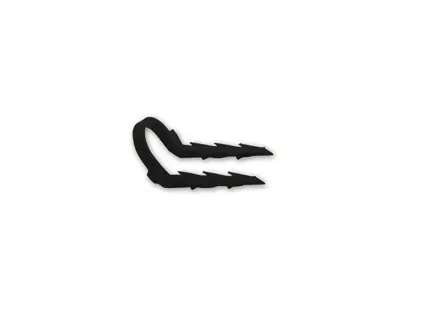

Fixačná príchytka HPW01 (75 mm, lomená, z plastu ABS) slúži na ukotvenie potrubia podlahového vykurovania do podkladovej tepelnoizolačnej dosky PPB. Predáva sa po 50 kusoch.

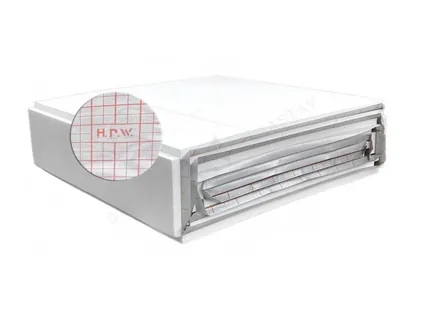

Systémová doska UHP302FP je podlahový polystyrén s hrúbkou 30 mm a tvrdosťou 100 kPa, pokrytý laminátovou polypropylénovou textíliou s rastrom 10 × 10 cm. Raster uľahčuje pokládku v presnom rozostupe. Fólia má na dlhšej strane presah 2 cm, aby bolo možné spoje pri ukladaní prelepiť páskou. Potrubie sa k doske pripevňuje sponami pomocou náradia TACKER (spony typu HS alebo HS T, max. do dĺžky 50 mm). Doska sa predáva po celých baleniach 10 m².

Ďalšie typy systémových dosiek – s výstupkami, rôznych hrúbok a pevností – nájdete na systemova-doska.sk. Ak potrebujete podlahové kúrenie s nízkou skladbou, napríklad pri rekonštrukcii, pozrite suche-podlahove-kurenie.sk.

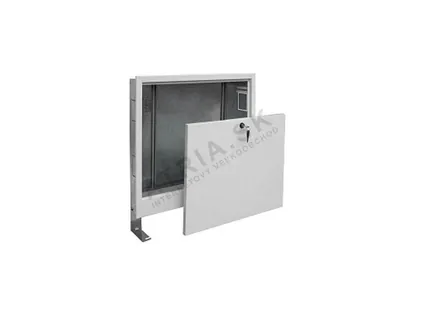

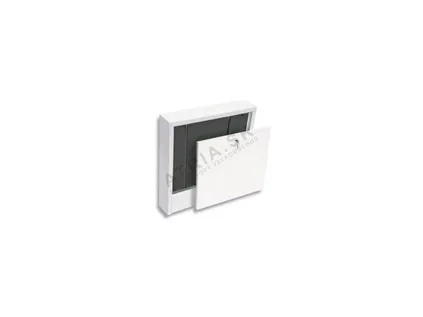

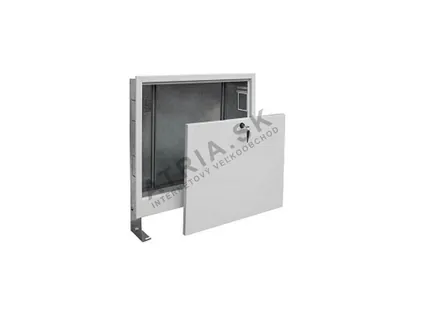

• Skrinka bez rezervy – guľové ventily predĺžia rozdeľovač o 85–90 mm a na pripojenie prívodu a spiatočky treba ešte aspoň 100 mm. Vyberajte podľa tabuľky Ktorá skrinka k rozdeľovaču, nie podľa dĺžky samotného rozdeľovača.
• Málo hĺbky – termostatické hlavice, servopohony a guľové ventily vystupujú pred rozdeľovač. Ak je skrinka plytká, dvierka sa nezatvoria.
• Jeden guľový ventil – ventily patria vždy v páre, červený na prívod a modrý na spiatočku, inak rozdeľovač nejde celý odstaviť.
• Nesprávne šróbenie – šróbenie 16 × 2 patrí len na potrubie 16 × 2 mm. Počítajte dve šróbenia na každý okruh.
• Minerálny olej na O-krúžku – gumené časti z EPDM sa smú mazať len mazivom na báze silikónu.
• Príchytky aj doska naraz – fixačné príchytky HPW01 a systémová doska s rastrom sú dva alternatívne spôsoby ukotvenia, nepotrebujete oboje. Systémová doska sa predáva len po celých baleniach 10 m².
• Potrubie bez kyslíkovej bariéry – do podlahového kúrenia patrí potrubie s bariérou, napríklad PEX-AL-PEX 16 × 2 s hliníkovou vrstvou 0,2 mm.

Ak si materiál počítate na celý dom, pomôže kalkulačka materiálu na podlahové kúrenie a katalóg materiálu na podlahovku. Rozdeľovač s potrebným počtom okruhov vyberiete v prehľade rozdeľovačov H.P.W.®.
