Praktický návod od umiestnenia skrinky cez pripojenie potrubia PEX-AL-PEX 16 × 2, plnenie a tlakovú skúšku až po hydraulické vyregulovanie prietokomermi 0–5 l/min a reguláciu teploty v miestnostiach.
updateAktualizované: verifiedOdborne skontrolovali technici ATRIA SK s.r.o.
Tento návod sme pripravili pre majiteľov domov, ktorí si podlahové kúrenie montujú svojpomocne alebo chcú rozumieť práci montážnej firmy, aj pre inštalatérov, ktorí s rozdeľovačmi H.P.W.® pracujú prvýkrát. Postup platí pre všetky veľkosti od 2 do 12 okruhov – líšia sa len dĺžkou, výbava a spôsob montáže sú rovnaké.
Rozdeľovač sa dodáva s uzatváracími ventilmi, regulačným šróbením s prietokomermi, automatickým odvzdušňovacím a vypúšťacím ventilom. Pred montážou si pripravte aj zverné šróbenia na potrubie (dva kusy na každý okruh), guľové ventily 1" s teplomerom (červený na prívod, modrý na spiatočku) a skrinku zodpovedajúcej veľkosti. Výber skrinky podľa počtu okruhov nájdete na stránke Skrinky pre rozdeľovače.
Zvoľte miesto čo najbližšie k stredu vykurovanej plochy podlažia, s ľahkým prístupom a s dostatkom priestoru pre skrinku.
Osaďte skrinku (do steny alebo na stenu), nastavte jej výšku a hĺbku podľa podlahy a zaveste rozdeľovač na nosiče.
Naskrutkujte guľové ventily 1" – červený na prívod (horná lišta), modrý na spiatočku (dolná lišta).
Pripojte potrubie od zdroja tepla alebo zo zmiešavacej zostavy. Pri vyššej teplote zdroja nezabudnite na zmiešavanie a poistný termostat.
Potrubie každého okruhu pripojte zverným šróbením EK – začiatok slučky na prívod, koniec na spiatočku pod tým istým číslom okruhu.
Naplňte sústavu a preplachujte okruh po okruhu, kým z odtokovej hadice nevychádza voda bez bublín.
Natlakujte sústavu podľa projektu, nikdy nad max. skúšobný tlak rozdeľovača 10 barov, a skontrolujte tesnosť všetkých spojov.
Prietokomermi nastavte prietok každého okruhu podľa jeho dĺžky a potreby tepla, potom nastavenie uzamknite.
Osaďte termostatické hlavice alebo servopohony na spiatočku, nastavte čerpadlo a zapíšte hodnoty do protokolu.
Umiestnenie rozdeľovača ovplyvní celý návrh podlahovky. Čím bližšie bude k stredu vykurovanej plochy, tým kratšie budú prívodné úseky k jednotlivým miestnostiam. Prívody vedú zvyčajne cez chodbu a hustý zväzok potrubia ju dokáže zbytočne prehrievať – aj preto je stredová poloha výhodnejšia ako umiestnenie v rohu domu. Pri poschodových domoch sa obvykle navrhuje samostatný rozdeľovač pre každé podlažie.
Skrinky pre rozdeľovače sa zasekávajú do steny (podomietkové) alebo upevňujú na stenu (nadomietkové). Na každom type sa dá nastaviť výška a hĺbka podľa podlahy – podomietkové skrinky H.P.W. majú výšku nastaviteľnú v rozsahu približne 575–665 mm a hĺbku 110–175 mm (pri niektorých typoch 120–186 mm). Skrinku osaďte do vodováhy a spodný okraj zarovnajte s plánovanou výškou hotovej podlahy.
Rozdeľovač H.P.W. je osadený na hliníkovom nosiči. Vďaka technológii rýchlomontáže ho do skrinky jednoducho zavesíte na nosiče a pritiahnete skrutkami. Konštrukcia novej generácie rozdeľovačov bola optimalizovaná práve tak, aby montáž do skrinky bola pre kurenárov čo najjednoduchšia. Pred konečným dotiahnutím skontrolujte, že sú lišty vo vodorovnej polohe.
Rozdeľovač H.P.W. má pripojenie vstupu a výstupu 1". Horná lišta s prietokomermi je prívod (teplá voda zo zdroja), dolná lišta s termostatickými ventilmi je spiatočka. Medzi rozdeľovač a potrubie od zdroja odporúčame vždy osadiť dvojicu guľových ventilov – umožnia odstaviť celý rozdeľovač jednou štvrťotáčkou, napríklad pri výmene servopohonu alebo pri oprave, bez vypúšťania celej sústavy.
Guľové ventily H.P.W. sa na koniec rozdeľovača naskrutkujú pomocou poloprevlečného šróbenia 1". Majú vstavaný teplomer 0–80 °C, takže teplotu prívodu aj spiatočky vidíte priamo pri rozdeľovači. Farebný motýľ uľahčuje orientáciu: červený patrí na prívod, modrý na spiatočku.
Závitové spoje bez plochého tesnenia utesnite štandardným spôsobom – teflónovou páskou alebo konopným vláknom s tesniacou pastou. Pri spojoch s plochým tesnením tesnenie nevynechajte a dbajte, aby bolo čisté a správne usadené.
Podlahové kúrenie pracuje s nízkou teplotou vody. Ak zdroj tepla dodáva vodu s teplotou vhodnou pre radiátory (napríklad kotol na tuhé palivo alebo staršia sústava s radiátormi), nesmiete ho na rozdeľovač podlahovky napojiť priamo. Medzi zdroj a rozdeľovač patrí zmiešavanie (zmiešavací ventil s čerpadlom) a poistný príložný termostat, ktorý pri prekročení nastavenej teploty vypne čerpadlo podlahového okruhu. Max. prípustná prevádzková teplota rozdeľovača je síce +80 °C, ale rozhodujúci je potier a podlahová krytina – podrobnosti nájdete v časti o zmiešavaní a poistnom termostate nižšie.
Nízkoteplotné zdroje, ako tepelné čerpadlo alebo kondenzačný kotol s ekvitermickou reguláciou, sa na podlahovku pripájajú často priamo – teplotu vody vtedy riadi regulácia zdroja. Aj tu sa však oplatí poistný termostat ako ochrana pre prípad chybného nastavenia.

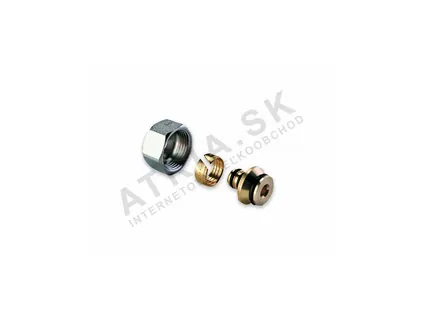

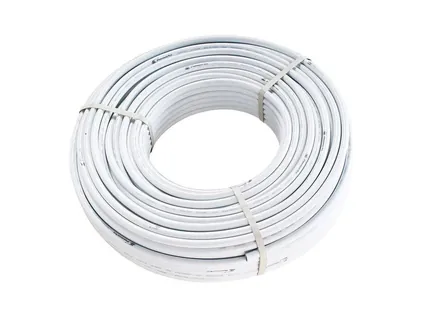

Pre rozdeľovače H.P.W. odporúčame viacvrstvové potrubie PEX-AL-PEX 16 × 2 a zverné šróbenia s pripojením EK (eurokonus). Na každý okruh potrebujete dve šróbenia.

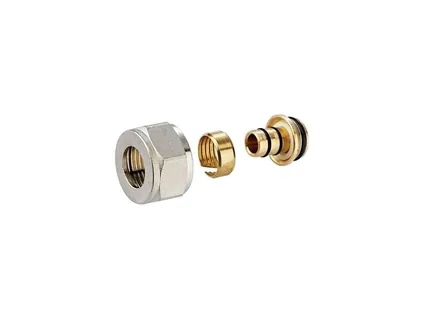

Vývody okruhov na rozdeľovači H.P.W. majú pripojenie EK (eurokonus). Zverné šróbenie sa skladá z matice, zverného krúžku a vsuvky s O-krúžkom z EPDM. Pri dotiahnutí matice sa vnútorný prstenec zovrie a pevne uchopí potrubie. Spoj je rozoberateľný – pri demontáži stačí šróbenie odskrutkovať a potrubie vybrať.
Potrubie sa k izolácii podlahy ukotvuje fixačnými príchytkami alebo sponami do systémovej dosky s rastrom. Príslušenstvo na pokládku nájdete na stránke Potrubie, šróbenia a systémová doska, ďalšie systémové dosky na systemova-doska.sk.
Vzduch je najčastejšou príčinou, prečo niektorý okruh podlahovky nehreje. Potrubie v podlahe je dlhé a uložené vodorovne, takže vzduch z neho samovoľne neodíde – treba ho z okruhov vytlačiť prúdom vody. Preto sa podlahovka neplní len cez zdroj, ale preplachuje okruh po okruhu.
Automatický odvzdušňovací ventil na rozdeľovači H.P.W. potom priebežne odvádza vzduch, ktorý sa v prvých dňoch a týždňoch prevádzky uvoľňuje z vody pri ohreve. Po niekoľkých dňoch kúrenia skontrolujte tlak v sústave a podľa potreby vodu doplňte. Ak máte zostavu s ručným odvzdušňovacím ventilom, odvzdušnite ju ručne – najlepšie pri zastavenom čerpadle, keď sa vzduch nazbiera v hornej časti lišty.
Tlaková skúška je posledná príležitosť nájsť netesnosť skôr, než potrubie zmizne pod poterom. Robí sa po naplnení a odvzdušnení, vždy pred liatím poteru. Výšku skúšobného tlaku a dĺžku skúšky určuje projekt alebo montážna firma – pre rozdeľovač H.P.W. však platí pevná horná hranica: max. skúšobný tlak je 10 barov. Max. prípustný prevádzkový tlak rozdeľovača je 6 barov.
Odporúča sa ponechať potrubie počas liatia poteru pod tlakom. Prípadné poškodenie rúrky pri pochôdzke alebo pri práci s poterom sa tak prejaví okamžite poklesom tlaku a dá sa opraviť ešte pred vytvrdnutím.
Po zaliatí sa potier nesmie hneď prehriať. Prvé kúrenie začnite až po uplynutí doby, ktorú predpisuje výrobca poteru, a teplotu vody zvyšujte postupne. Presný nábehový režim (počiatočná teplota, tempo zvyšovania, doba výdrže) určuje výrobca poteru a podlahovej krytiny.
Okruhy v dome majú rôznu dĺžku aj rôznu potrebu tepla. Voda si vždy hľadá cestu najmenšieho odporu, takže bez vyregulovania by krátke okruhy dostávali priveľa vody a dlhé primálo. Výsledkom sú prehriate a studené miesta, zbytočne vysoká teplota vody a vyššia spotreba energie. Prietokomery na rozdeľovači H.P.W. merajú v rozsahu 0–5 l/min s presnosťou ±10 %, sú dvojregulačné a nastavenie je možné uzamknúť.
Projekt podlahového kúrenia obsahuje pre každý okruh požadovaný prietok v l/min (alebo v kg/h – 60 kg/h zodpovedá približne 1 l/min). Tieto hodnoty jednoducho nastavíte na prietokomeroch. Je to najpresnejší spôsob, pretože projektant pozná tepelné straty každej miestnosti.
Potrebný prietok okruhu sa dá odhadnúť zo vzťahu:
Prietok [l/min] = Výkon okruhu [W] / (69,8 × ΔT [K])
kde ΔT je rozdiel teplôt prívodu a spiatočky. Pri podlahovom kúrení sa bežne navrhuje 5 až 10 K. Príklad: okruh v obývačke má odovzdať 900 W pri ΔT = 5 K, prietok teda bude 900 / (69,8 × 5) ≈ 2,6 l/min. Číslo 69,8 vychádza z tepelnej kapacity vody – jeden liter za minútu prenesie 69,8 W na každý kelvin rozdielu teplôt.
Ak sú všetky okruhy položené s podobným rozostupom a miestnosti majú podobné tepelné straty na m², dá sa použiť jednoduchá pomerová metóda. Výkon okruhu je zhruba úmerný ploche, ktorú pokrýva, a teda aj dĺžke potrubia. Najdlhšiemu (najnáročnejšiemu) okruhu sa určí prietok podľa vzorca vyššie a ostatným okruhom sa nastaví prietok v pomere ich dĺžky k najdlhšiemu okruhu. Ilustračný príklad je v tabuľke nižšie.
Ilustračný výpočet pomerovou metódou pre rozdeľovač so 6 okruhmi. Najdlhšiemu okruhu (95 m) určíme prietok 2,5 l/min, ostatné okruhy nastavíme v pomere ich dĺžky.
| Okruh | Miestnosť | Dĺžka okruhu vrátane prívodu | Pomer k najdlhšiemu | Nastavenie prietokomeru |
|---|---|---|---|---|
| 1 | Obývačka – okruh A | 95 m | 1,00 | 2,5 l/min (plne otvorený) |
| 2 | Obývačka – okruh B | 90 m | 0,95 | 2,4 l/min |
| 3 | Spálňa | 80 m | 0,84 | 2,1 l/min |
| 4 | Detská izba | 70 m | 0,74 | 1,8 l/min |
| 5 | Kúpeľňa | 50 m | 0,53 | 1,3 l/min |
| 6 | Chodba | 40 m | 0,42 | 1,1 l/min |
| Spolu | 425 m | 11,2 l/min (≈ 0,67 m³/h) |
Hodnoty sú len ilustračné – slúžia na pochopenie metódy, nie ako nastavenie pre konkrétny dom. Kúpeľne mávajú vyššiu potrebu tepla na m² (vyššia požadovaná teplota); ak je kúpeľňa položená hustejšie (rozostup 10 cm), má na m² viac potrubia a metóda to sčasti zohľadní. Po niekoľkých dňoch prevádzky nastavenie dolaďte podľa skutočných teplôt v miestnostiach.
Otvorte guľové ventily a všetky okruhy. Termostatické hlavice alebo servopohony zatiaľ nechajte v plne otvorenej polohe, prípadne ich dočasne zložte.
Vyregulovanie má zmysel len v odvzdušnenej sústave. Vzduch v okruhu skresľuje údaj prietokomeru aj výsledné teploty.
Spustite čerpadlo, pri trojrýchlostnom čerpadle začnite na strednom stupni. Zdroj tepla nechajte bežať v bežnom režime.
Okruh s najväčšou potrebou prietoku nechajte plne otvorený – ten určuje, či čerpadlo stačí. Ak ani plne otvorený nedosiahne požadovaný prietok, zvýšte rýchlosť čerpadla.
Postupujte od najkratšieho okruhu. Otáčaním prietokomeru nastavte vypočítaný prietok a hodnotu odčítajte na stupnici.
Zmena na jednom okruhu ovplyvní tlakové pomery v ostatných. Prejdite všetky okruhy ešte raz a hodnoty opravte – zvyčajne stačia dve až tri kolá.
Ak všetky okruhy dosahujú požadovaný prietok s rezervou, skúste znížiť rýchlosť čerpadla. Ušetríte elektrinu a obmedzíte hluk prúdenia.
Nastavenie prietokomerov uzamknite a hodnoty zapíšte do protokolu alebo na štítok na dvierka skrinky. Pri neskoršej kontrole tak hneď viete, ako má sústava pracovať.
Po niekoľkých dňoch kúrenia porovnajte teploty v miestnostiach. Chladnejšej miestnosti mierne pridajte prietok, prehrievanej uberte.
Na dolnej lište rozdeľovača H.P.W. sú integrované termostatické (vratné) ventily – na každom okruhu jeden. Termostatické hlavice alebo servopohony sa osádzajú priamo na ne. Kým prietokomer určuje, koľko vody okruhom maximálne pretečie, termostatický ventil na spiatočke okruh podľa potreby zatvára a otvára – a tým riadi teplotu v miestnosti.
Podlahové kúrenie potrebuje nízku teplotu vody. Ak rovnaký zdroj tepla zásobuje aj radiátory alebo bojler, alebo ak ide o kotol na tuhé palivo, pripravuje sa voda pre podlahovku v zmiešavacom okruhu: zmiešavací ventil primieša k teplej vode zo zdroja chladnejšiu vodu zo spiatočky a samostatné obehové čerpadlo ju dopraví do rozdeľovača.

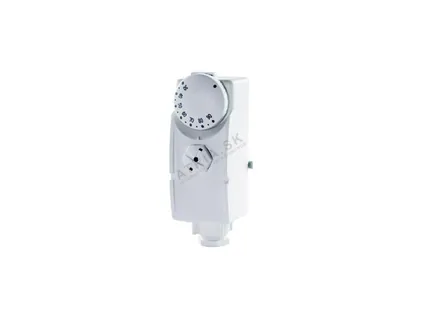

Príložný termostat AVANSA TH 2A (312034) sa pružinou pripevní priamo na potrubie alebo na rozdeľovač. Bimetal v ňom pri dosiahnutí nastavenej teploty prepne kontakt – zapojený ako vypínací preruší fázu čerpadla podlahového okruhu, keď je prívodná voda príliš teplá. Teplotný rozsah je 20–90 °C, teplotná diferencia 8–3 °C, napätie 230 V a krytie IP 20; montuje sa na rúrky do priemeru 2". Teplotu vypnutia nastavte podľa projektu a odporúčaní výrobcu poteru a podlahovej krytiny – pri bežných mokrých systémoch sa poistná hranica volí výrazne pod max. prípustnou prevádzkovou teplotou rozdeľovača (+80 °C). Elektrické zapojenie zverte elektrikárovi.

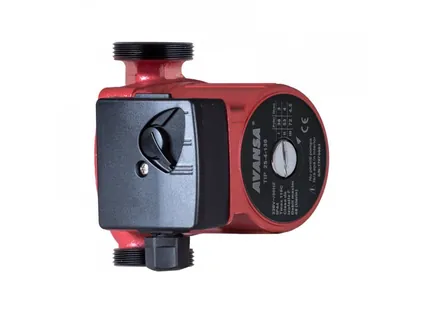

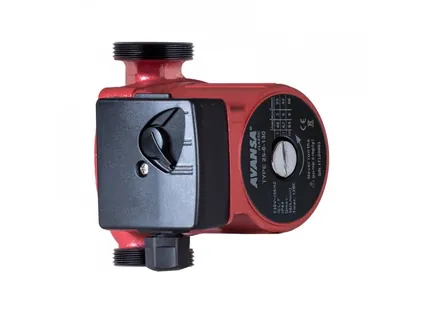

Pre zmiešavací okruh podlahovky alebo pre obeh vody v sústave sú vhodné trojrýchlostné obehové čerpadlá AVANSA so stavebnou dĺžkou 130 mm a pripojovacím závitom 6/4". Rýchlosť sa prepína prepínačom na svorkovnici.
Výtlak čerpadla musí pokryť tlakové straty okruhu – tie závisia od dĺžky potrubia, počtu okruhov a odporu armatúr. Pri bežnom rodinnom dome postačuje spravidla čerpadlo s výtlakom do 6 m. Pri vyregulovaní nastavte najnižšiu rýchlosť, pri ktorej aj najnáročnejší okruh dosiahne požadovaný prietok. Viac o čerpadlách a termostatoch AVANSA nájdete na avansa.sk.

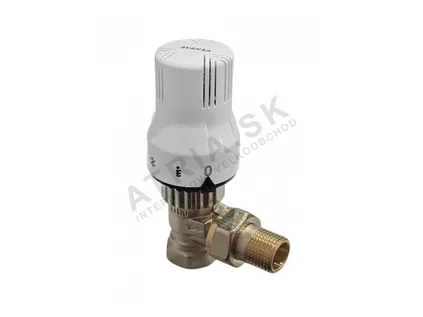

Ak rozdeľovač H.P.W. napája radiátory (rozdeľovačový rozvod) alebo máte v dome okrem podlahovky aj radiátory, na radiátory s bočným pripojením sa hodí termoregulačná sada AVANSA TH6 – termoregulačný ventil DN15 v rohovom vyhotovení 1/2" s kvapalinovou hlavicou podľa EN 215. Stupnica hlavice zodpovedá teplotám od 6 °C (*) cez 20 °C (stupeň 3) po 28 °C (stupeň 5). Pre radiátory so spodným pripojením je určená regulačná sada HPW Set2, ktorú nájdete medzi príslušenstvom.
Poistný termostat, termoregulačná sada pre radiátory a obehové čerpadlá pre zmiešavací okruh podlahového kúrenia.
| Chyba | Dôsledok | Ako jej predísť |
|---|---|---|
| Zamenený začiatok a koniec okruhu | Okruh sa nedá správne regulovať, termostatický ventil pracuje na nesprávnej strane | Konce potrubia označte už pri pokládke a pripájajte ich pod rovnakým číslom okruhu |
| Okruhy nepreplachované jednotlivo | Vzduchové bubliny, bublanie, okruh nehreje | Preplachujte okruh po okruhu, kým nevychádza voda bez bublín |
| Potrubie rezané pílkou, bez zarovnania hrany | Poškodený O-krúžok, netesnosť šróbenia | Rezač na plastohliníkové rúrky a kalibrátor, kontrola O-krúžku |
| Tesnenie EPDM mazané minerálnym olejom | Poškodenie tesnenia a postupná netesnosť | Používajte výhradne mazivo na báze silikónu |
| Šróbenie nedotiahnuté alebo pretiahnuté | Netesnosť alebo poškodený spoj | Dodržte uťahovací moment: 25–35 Nm (500684), 30–40 Nm (RCS16) |
| Tlaková skúška nad 10 barov | Riziko poškodenia rozdeľovača a armatúr | Skúšobný tlak podľa projektu, nikdy nad max. skúšobný tlak 10 barov |
| Podlahovka napojená priamo na vysokoteplotný zdroj | Prehriatie poteru a podlahovej krytiny | Zmiešavací okruh a poistný príložný termostat na prívode |
| Okruhy nevyregulované | Prehriate krátke okruhy, studené dlhé, vyššia teplota vody | Nastavte prietokomery podľa projektu alebo pomerovou metódou |
| Príliš dlhé okruhy | Nedostatočný prietok aj pri plne otvorenom prietokomere | Okruh navrhnite približne do 80–100 m vrátane prívodu |
| Skrinka bez rezervy | Nedá sa dotiahnuť šróbenie, guľové ventily sa nezmestia | Porovnajte dĺžku rozdeľovača s guľovými ventilmi so šírkou skrinky |
| Potier liaty bez tlaku v potrubí | Poškodenie rúrky sa zistí až po vytvrdnutí poteru | Potrubie nechajte počas liatia poteru pod tlakom |
Po vyregulovaní a prvej vykurovacej sezóne by mala sústava pracovať bez zásahov. Napriek tomu sa oplatí raz ročne, najlepšie na začiatku vykurovacej sezóny, venovať rozdeľovaču niekoľko minút.
Ak potrebujete niektorý okruh odstaviť (napríklad pri výmene podlahovej krytiny), zavrite ho na prívode aj spiatočke – ostatné miestnosti kúria ďalej. Pri zásahu do celého rozdeľovača zatvorte guľové ventily a sústavu nemusíte vypúšťať.
