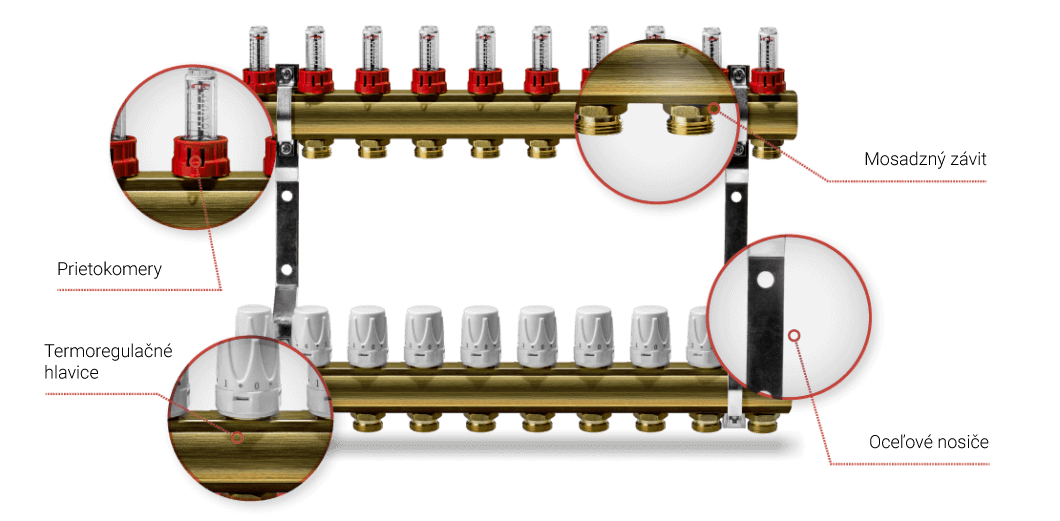

Každá slučka má na prívode vlastný prietokomer a na spiatočke termostatický ventil, celé teleso drží hliníkový nosič. Vyrába ich žilinská firma ATRIA Slovensko – domácnosti ich kúpia na ATRIA.SK, montážne firmy a veľkoobchody aj v OEM úprave.
updateAktualizované: verifiedOdborne skontrolovali technici ATRIA SK s.r.o.
K rozdeľovaču privediete od zdroja tepla iba dve rúrky – prívod a spiatočku. Von z neho vychádza toľko párov potrubia, koľko slučiek je uložených v podlahách. Rozdeľovač tak pracuje ako križovatka: teplú vodu rozpúšťa do miestností a ochladenú zbiera späť. Keďže každý vývod má vlastný ventil, ktorúkoľvek slučku nastavíte, odvzdušníte alebo zastavíte samostatne. Ak meníte dlažbu v predsieni, odstavíte iba jej slučku a spálne aj obývačka kúria bez prerušenia.
Teleso H.P.W.® vzniká zo za tepla tvarovaných mosadzných profilov CDA 360, armatúra je z poniklovanej zliatiny Press-Messing Ms 58. Horná lišta je prívod a nesie prietokomery 0–5 l/min. Dolná lišta je spiatočka so zabudovanými termostatickými ventilmi, na ktoré priamo naskrutkujete hlavicu alebo servopohon. Obe lišty sú upevnené na hliníkovom nosiči.
Dokupujete len to, čo závisí od konkrétnej stavby: zverné šróbenia podľa potrubia (pri PEX-AL-PEX 16 × 2 dve na vývod), odporúčaný pár guľových ventilov 1" s teplomerom a skrinku. Všetko spolu nájdete na stránke príslušenstvo k rozdeľovačom.
Novú generáciu H.P.W. sme kreslili s jedným cieľom: aby v skrinke zaberala čo najmenej miesta a kurenár ju osadil rýchlo.
Prívodná aj vratná lišta sú z mosadzného profilu, armatúra z poniklovanej zliatiny Ms 58 – materiálu stavaného na dlhé roky vo vykurovacej vode.
Ukazuje 0–5 l/min s toleranciou ±10 %. Je dvojregulačný a zvolenú hodnotu zamknete, takže sa pri ďalšej manipulácii s rozdeľovačom nerozladí.
Termostatický ventil je priamo súčasťou dolnej lišty. Hlavicu alebo servopohon naň osadíte bez akýchkoľvek prechodiek.
Ventily stoja tesne vedľa seba, preto každý ďalší vývod predĺži teleso iba o 50 mm. Aj dvanásťvývodová verzia meria bez guľových ventilov 645 mm.
Hliníkový nosič sa v skrinke zavesí na držiaky a dotiahne skrutkami. Vďaka tejto rýchlomontáži kladie osadenie na kurenára výrazne nižšie nároky.
Automatický odvzdušňovací aj vypúšťací ventil sú v dodávke. Ak si skladáte zostavu na mieru, namiesto automatického môžete chcieť ručný odvzdušňovač.
Výbava je pri všetkých veľkostiach totožná, líši sa iba počet vývodov a dĺžka. Na kartách preto uvádzame to, čo pri výbere naozaj rozhoduje: dĺžku zostavy s guľovými ventilmi, skrinku, do ktorej sa zmestí, a koľko zverných šróbení 16 × 2 EK k nej objednať. Aktuálnu cenu a sklad dopĺňame automaticky z ATRIA.SK.
Ukážeme celý postup na jednopodlažnom dome. Rátame len plochu, pod ktorou naozaj povedie potrubie – bez kuchynskej linky, vane a vstavaných skríň. Spotreba potrubia 16 × 2 je pri rozostupe 10 cm približne 10 m na m², pri 15 cm približne 6,7 m na m² a pri 20 cm 5 m na m² (1 m delený rozostupom). Do podlahy jednej slučky dávame najviac 85 m, aby zvyšných približne 15 m do odporúčaných 100 m ostalo na prívod tam a späť.

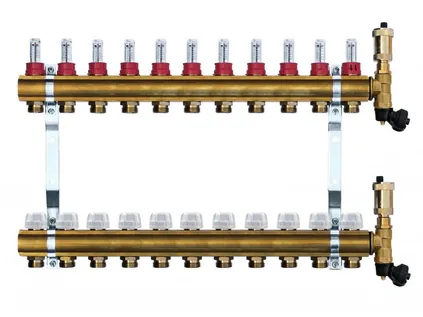

Spolu 4 + 2 + 1 + 1 + 1 + 1 + 1 = 11 slučiek a približne 745 m potrubia priamo v podlahe. Sedí ROZDZ.11H. Ak rodina uvažuje o neskoršom vykurovaní terasy so zasklením, oplatí sa ROZDZ.12H – dvanásty vývod zostane zavretý uzatváracím ventilom.
ROZDZ.11H s guľovými ventilmi má 685 mm. Podomietková 1330HPX so šírkou 795 mm nechá 110 mm na pripojenie, nadomietková 1230HPX (845 mm) 160 mm. Pri ROZDZ.12H (735 mm) by to bola podomietková 1340HPX (965 mm) alebo tá istá 1230HPX so 110 mm voľného miesta. Šróbení 16 × 2 EK treba 11 × 2 = 22 kusov, k tomu jeden pár guľových ventilov 1". Potrubia objednajte 745 m plus prívody – pri najviac 15 m na slučku je to ešte do 165 m, spolu teda najviac okolo 910 m PEX-AL-PEX 16 × 2.
Pri výbere skrinky rozhoduje dĺžka celej zostavy s guľovými ventilmi, nie počet vývodov – ventily pridajú k telesu 85 až 90 mm. Pri skrinkách uvádzame v zátvorke ich šírku.
| Kód | Vývody | Zostava s guľ. ventilmi | Samotné teleso | Do steny | Na stenu |
|---|---|---|---|---|---|

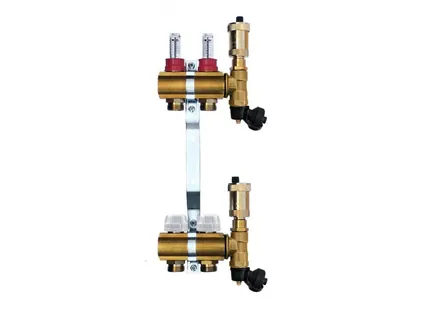

| ROZDZ.02H | 2 | 230 mm | 145 mm | 1300HPX (335 mm) | 1210HPX (485 mm) |
| ROZDZ.03H | 3 | 280 mm | 195 mm | 1310HPX (435 mm) | 1210HPX (485 mm) |

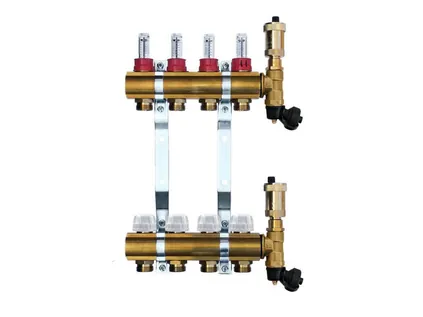

| ROZDZ.04H | 4 | 330 mm | 245 mm | 1310HPX (435 mm) | 1210HPX (485 mm) |

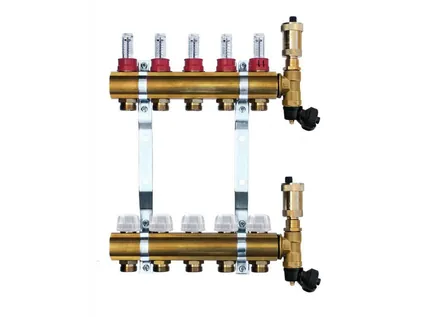

| ROZDZ.05H | 5 | 380 mm | 295 mm | 1320HPX (565 mm) | 1210HPX (485 mm) |

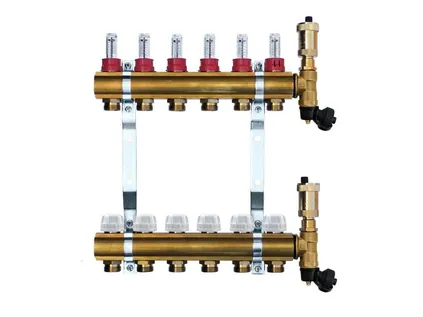

| ROZDZ.06H | 6 | 430 mm | 345 mm | 1320HPX (565 mm) | 1220HPX (615 mm) |

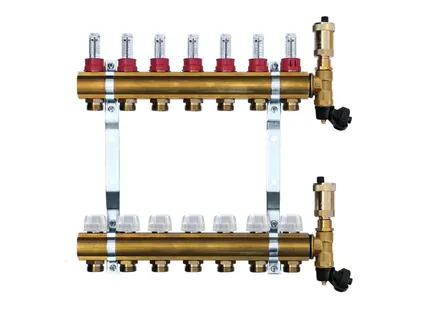

| ROZDZ.07H | 7 | 480 mm | 395 mm | 1325HPX (715 mm) | 1220HPX (615 mm) |

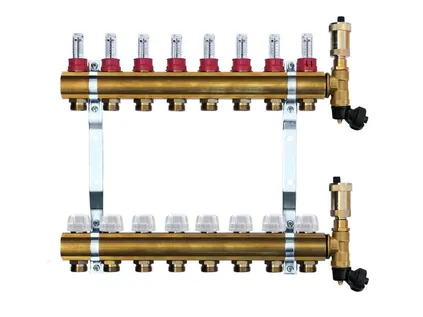

| ROZDZ.08H | 8 | 535 mm | 445 mm | 1325HPX (715 mm) | 1225HPX (760 mm) |

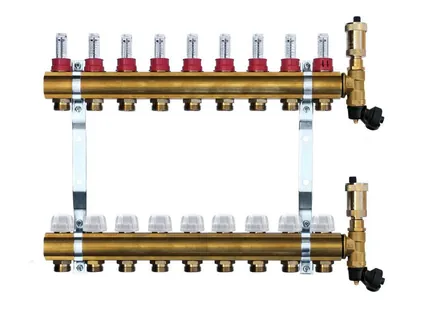

| ROZDZ.09H | 9 | 585 mm | 495 mm | 1325HPX (715 mm) | 1225HPX (760 mm) |

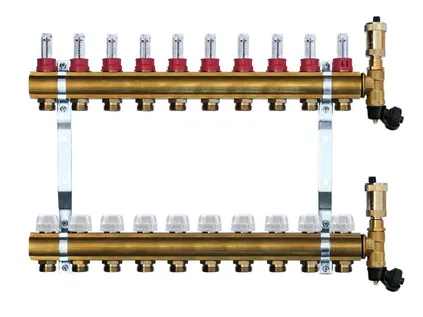

| ROZDZ.10H | 10 | 635 mm | 545 mm | 1330HPX (795 mm) | 1225HPX (760 mm) |
| ROZDZ.11H | 11 | 685 mm | 595 mm | 1330HPX (795 mm) | 1230HPX (845 mm) |

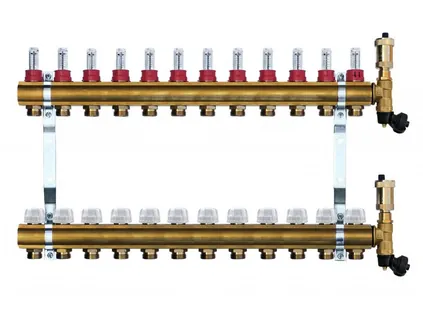

| ROZDZ.12H | 12 | 735 mm | 645 mm | 1340HPX (965 mm) | 1230HPX (845 mm) |
Priradené skrinky rátajú s guľovými ventilmi a s rezervou minimálne 100 mm, aby sa dal pripojiť prívod so spiatočkou a pracovať s kľúčom. Čerpadlová či zmiešavacia skupina potrebuje širšiu skrinku – postup výberu je na stránke skrinky k rozdeľovačom.
Rozdeľovač je pripravený na montáž hneď po vybalení. Samostatne sa objednáva iba to, čo sa mení od stavby k stavbe – potrubie, šróbenia, guľové ventily, skrinka a regulácia.
| Komponent | Dodávame s rozdeľovačom? | Praktická poznámka |
|---|---|---|
| Prívodná a vratná mosadzná lišta | v balení | hlavné pripojenie 1", na vývodoch eurokonus (EK) |
| Uzatvárací ventil každého vývodu | v balení | zavrie jednu slučku, ostatné kúria ďalej |
| Prietokomery na hornej lište | v balení | dvojregulačné, rozsah 0–5 l/min, tolerancia ±10 %, nastavenie sa dá zamknúť |
| Termostatické ventily v dolnej lište | v balení | priamo pre hlavicu alebo servopohon |
| Hliníkový nosič | v balení | zavesí sa na držiaky a dotiahne skrutkami |
| Odvzdušňovací a vypúšťací ventil | v balení | odvzdušnenie automatické, pri zostave na mieru aj ručné; vypúšťací na plnenie a preplach |
| Zverné šróbenia 16 × 2 EK | objednať zvlášť | dve na vývod – 500684 alebo RCS16 |
| Pár guľových ventilov 1" s teplomerom | objednať zvlášť | červený motýľ na prívod, modrý na spiatočku, priame alebo rohové – guľové ventily k rozdeľovaču |
| Skrinka | objednať zvlášť | do steny 1300HPX – 1350HPX, na stenu 1210HPX – 1250HPX – skrinka na rozdeľovač |
| Potrubie pre slučky | objednať zvlášť | odporúčame PEX-AL-PEX 16 × 2 – potrubie a materiál na pokládku |
| Hlavice alebo servopohony | podľa spôsobu regulácie | pred kúpou overte pripojenie – návod montáž rozdeľovača podlahového kúrenia |
Dodané úchyty dovoľujú upevniť rozdeľovač aj priamo na pevnú stenu. Skrinka je však lepšia voľba: zakryje zväzok rúrok, chráni teleso a ventily zostanú po ruke.
Jadro je vždy rovnaké – mosadzné teleso s prietokomermi a termostatickými ventilmi s požadovaným počtom vývodov. Ako sa bude rozdeľovač montovať a obsluhovať, určujú tri voľby nižšie: typ odvzdušnenia, guľové ventily a šróbenia na potrubie.
Do bežného rodinného domu stačí štandardné vyhotovenie z ATRIA.SK. Montážnym firmám, veľkoobchodom a výrobcom systémov podlahového kúrenia pripravíme aj odlišnú výbavu – viac v časti výroba a OEM.
Automat odpúšťa vzduch sám, čo sa hodí hlavne v prvých týždňoch, keď sa z čerstvej vody uvoľňujú bublinky. Ručný odvzdušňovač je jednoduchší – povolíte ho, keď treba.
Pár ventilov 1" odstaví celý rozdeľovač jednou štvrťotáčkou. Vyberiete priame alebo rohové, s teplomerom 0–80 °C a farebným motýľom – červený pre prívod, modrý pre spiatočku.
Zverné šróbenie spája rúrku slučky s vývodom EK. Na PEX-AL-PEX 16 × 2 patrí ALPEX 16 × 2 ALU-EK, na každý vývod dva kusy – jeden na prívod, druhý na spiatočku.
Ku každej miestnosti priraďte aspoň jednu slučku, veľkým plochám viac. Postup s číslami ukazuje modelový bungalov vyššie.
Počet slučiek = počet vývodov. Pri hraničnom výsledku vezmite o jeden vývod viac – ROZDZ.02H až ROZDZ.12H.
Vynásobte počet vývodov dvoma. Desať vývodov teda znamená dvadsať šróbení 16 × 2 EK.
Vždy v páre. Priame, keď rúry od zdroja prichádzajú zboku, rohové, keď idú zo spodu alebo zhora.
Do steny pri novostavbe alebo keď sa stena aj tak seká, na stenu pri dodatočnej montáži. Šírku skontrolujte v tabuľke rozmerov.
PEX-AL-PEX 16 × 2 s kyslíkovou bariérou, príchytky a systémová doska. Metráž = plocha × spotreba pri zvolenom rozostupe + prívody.
Hlavice alebo servopohony na spiatočku; pri teplejšom zdroji aj zmiešavanie s poistným príložným termostatom. Detaily v návode montáž a nastavenie.
Údaje platia pre všetky veľkosti od 2 do 12 vývodov.
| Čo vás zaujíma | Údaje rozdeľovača H.P.W.® |
|---|---|
| Tlak v sústave | prípustný prevádzkový max. 6 barov · pracovný max. 4–6 barov · skúšobný max. 10 barov |
| Teplota | kvapaliny od -10 °C do 120 °C · trvalá prevádzka najviac +80 °C |
| Meranie a nastavenie prietoku | 0–5 l/min na vývod, ±10 %, dvojregulačné prietokomery s uzamknutím |
| Prietok celým rozdeľovačom | 1,12 m³/h |
| Pripojenia | hlavné 1" · vývody EK (eurokonus) · závity podľa DIN ISO EN 228-1 |
| Materiály | mosadz, armatúra Press-Messing Ms 58 s niklovaním · tesnenie EPDM · ploché tesnenie WS 3825 |
| Hluk | zvuková izolácia DIN 4109 |
| Použiteľné médiá | kúrenie aj chladenie: voda, prípadne vodná zmes s antikoróznou nemrznúcou prímesou |
| Rozmerový rad | 2 až 12 vývodov · teleso 145–645 mm · s guľovými ventilmi 230–735 mm |
| Potrubie a šróbenie | PEX-AL-PEX 16 × 2 so zverným šróbením ALPEX 16 × 2 ALU-EK |
| Skrinky | podomietkové aj nadomietkové |
| Pôvod | Slovensko |
Rozmery jednotlivých veľkostí sú v tabuľke vyššie. Teplotu aj tlak v sústave nastavte tak, aby nikdy neprekročili tieto hodnoty.
Ohriata voda vtečie cez hlavné pripojenie 1" do hornej, prívodnej lišty a odtiaľ sa rozbehne do vývodov. Na začiatku každého vývodu sedí prietokomer – ukazuje, koľko litrov za minútu do slučky práve tečie, a dovoľuje toto množstvo zmeniť. Voda prebehne slučkou v podlahe, odovzdá teplo a vráti sa do dolnej, vratnej lišty. Tam ju na každom vývode čaká termostatický ventil, ktorý zatvára a otvára hlavica alebo servopohon izbového termostatu.
V modelovom bungalove vyššie má najkratšia slučka 47 m a najdlhšie 77 m. Voda tečie tadiaľ, kde jej to ide najľahšie, takže krátke slučky by bez zásahu dostali viac, než potrebujú, a dlhým by sa ušlo málo. V spálni by bola podlaha teplejšia než v obývačke, hoci obývačka potrebuje tepla viac. Prietokomery tento nepomer vyrovnajú: každej slučke pridelíte prietok podľa jej dĺžky a potreby tepla. Odborne sa tomu hovorí hydraulické vyregulovanie a postup s príkladom je v návode montáž a nastavenie rozdeľovača.
Najjednoduchšie je naskrutkovať na ventil termostatickú hlavicu. Komfortnejšie sú servopohony riadené izbovými termostatmi – slučka sa zavrie, keď je v miestnosti dosť teplo, a otvorí, keď teplota klesne. Pred kúpou hlavice alebo servopohonu si overte, že sedí na ventily rozdeľovača; s výberom radi pomôžeme.
Hlavným určením je podlahovka, no H.P.W. obslúži aj hviezdicový rozvod k radiátorom. Ku každému radiátoru vedie vlastný pár rúrok z rozdeľovača bez odbočiek a spojov v podlahe, takže každý vyregulujete aj odstavíte zvlášť. Na radiátory so spodným pripojením je určená regulačná sada HPW Set2 v ponuke príslušenstva.
Ak zdroj v lete chladí, napríklad reverzibilné tepelné čerpadlo, rozdeľovač rozvedie aj studenú vodu. Teplotu vody treba držať tak vysoko, aby sa na podlahe ani na rúrkach nezrážala vlhkosť – nastavenie prenechajte projektantovi alebo dodávateľovi zdroja.
Počet vývodov je len prvá otázka. Rovnako záleží na tom, ako budete regulovať, aké potrubie položíte, kde bude skrinka a aký zdroj tepla vodu ohrieva. Prejdite si tieto body skôr, než vložíte rozdeľovač do košíka – ušetríte si dodatočné objednávky.
Keď vám výpočet vyjde presne na hranicu, vezmite o vývod väčší rozdeľovač. Zavretý vývod nič nestojí na prevádzke a neskôr naň pripojíte napríklad podkrovie. V ponuke sú všetky veľkosti od 2 do 12 vývodov.
Bez neho slučky rôznej dĺžky nevyregulujete. H.P.W. má na všetkých vývodoch dvojregulačné prietokomery 0–5 l/min s toleranciou ±10 % a so zámkom nastavenia.
Chcete v každej izbe inú teplotu? Termostatické ventily sú v dolnej lište zabudované, zostáva vybrať hlavice alebo servopohony.
Vývody majú eurokonus (EK). Šróbenie musí sedieť na rozmer rúrky – pre PEX-AL-PEX 16 × 2 objednajte 16 × 2 EK, na vývod dva kusy.
Fungujú rovnako. H.P.W. je slovenský výrobok s rozstupom 50 mm na vývod a s výbavou na želanie. Nerez si vyberte, ak ho predpisuje projekt alebo chcete hlavice so závitom M30 × 1,5 – porovnanie je v časti mosadzný alebo nerezový rozdeľovač.
Zostava s guľovými ventilmi meria 230 až 735 mm. Skrinku vyberte podľa tejto dĺžky a nechajte aspoň 100 mm na pripojenie – vhodné páry sú na kartách aj v tabuľke rozmerov.
Rozdeľovač vydrží trvalo +80 °C, podlaha však takú vodu nepotrebuje. Pri horúcom zdroji rátajte so zmiešavaním a poistným termostatom – podrobnosti nižšie a v návode montáž a nastavenie rozdeľovača.
Prepočet pre potrubie 16 × 2 mm, pri ktorom do podlahy jednej slučky ukladáme najviac 85 m – zvyšok do odporúčaných 80–100 m patrí prívodu od rozdeľovača. Počty sú zaokrúhlené nahor.
| Rozostup rúrok | Metráž na 1 m² | Plocha, ktorú pokryje jedna slučka | Slučky na 50 m² | Slučky na 100 m² |
|---|---|---|---|---|
| 10 cm – kúpeľne, okraje pri veľkých oknách | 10 m | 8,5 m² | 6 (500 m) | 12 (1 000 m) |
| 15 cm – bežné obytné izby | ≈ 6,7 m | ≈ 12,7 m² | 4 (≈ 335 m) | 8 (≈ 670 m) |
| 20 cm – chodby, miestnosti s malou potrebou tepla | 5 m | 17 m² | 3 (250 m) | 6 (500 m) |
Tabuľka slúži na hrubý odhad, projekt nenahrádza. Slučky sa delia po miestnostiach, a preto ich v skutočnosti vyjde o niečo viac než pri prepočte celej plochy naraz. Rozostup a teplotu vody určuje výpočet tepelných strát.
Skladbe podlahy a voľbe rozostupu sa podrobne venuje odborný web podlahove-vykurovanie.sk. Dosky s rastrom na ukladanie rúrok nájdete na systemova-doska.sk, nízke suché systémy na suche-podlahove-kurenie.sk. Porovnanie mosadze s nerezom ponúka rozdelovace.sk a čerpadlá s termostatmi k podlahovke avansa.sk.
Ten istý mosadzný rozdeľovač poslúži pri plynovom kondenzačnom kotle, tepelnom čerpadle aj kotle na drevo. Rozdiel je iba v tom, čo sa osadí medzi zdroj a rozdeľovač.
Kondenzačný kotol najviac šetrí, keď sa mu vracia chladná voda, a podlahovka mu ju dodá. Ak kotol kúri iba do podlahy a jeho regulácia, napríklad ekvitermická, drží vodu dosť chladnú, rozdeľovač môže byť napojený priamo. Ak ten istý kotol napája aj radiátory či ohrieva bojler, voda pre podlahu sa pripravuje v samostatnom zmiešavanom okruhu.
Obe zariadenia pracujú s nízkou teplotou vody, a preto si rozumejú. H.P.W. je určený na kúrenie aj chladenie, takže pri reverzibilnom čerpadle cez neho v lete pôjde aj chladiaca voda. Pri návrhu porovnajte celkový prietok sústavy s prietokom rozdeľovača 1,12 m³/h.
Voda z takého zdroja má teplotu pre radiátory a podlahovku na ňu nikdy nenapájajte priamo. Medzi zdroj a rozdeľovač patrí zmiešavací ventil s obehovým čerpadlom a poistný príložný termostat, ktorý pri prehriatí čerpadlo podlahy vypne. Čerpadlá ponúka obehove-cerpadla.sk, príložné a izbové termostaty avansa.sk – termostaty.
Prízemie s podlahovkou a poschodie s radiátormi je bežná zostava. Radiátory môžu visieť na tom istom type rozdeľovača v hviezdicovom zapojení – každý má vlastný pár rúrok a prietok mu nastavíte prietokomerom. K radiátorom so spodným pripojením patrí regulačná sada HPW Set2.
Keď v starom dome nie je miesto na mokrý systém s poterom, kladie sa suchý systém s tým istým potrubím PEX-AL-PEX 16 × 2. Na rozdeľovač sa napája rovnako – zverným šróbením na vývod EK. Nízke skladby nájdete na suche-podlahove-kurenie.sk.
Rozdeľovač sám pokazí podlahovku len zriedka – problém býva v zle poskladanej zostave. Tieto omyly odhalíte ešte pred objednávkou:
Pošlite nám na info@atria.sk plochy miestností a typ zdroja – navrhneme počet slučiek aj zostavu. Orientačne si metráž, slučky aj dosky spočítate v kalkulačke podlahového kúrenia.
Za značkou H.P.W.® stojí firma ATRIA Slovensko so sídlom v Žiline. Okrem rozdeľovačov H.P.W. vyrába aj ďalšie mosadzné a nerezové riešenia podľa požiadaviek klientov. Rozdeľovače majú slovenský pôvod, takže pri návrhu zostavy aj pri otázkach počas montáže sa rozprávate priamo s tými, ktorí ich vyrábajú.
K rozdeľovačom máme široký sortiment dielov na pripojenie v akejkoľvek inštalácii: adaptéry, prietokomery, guľové, regulačné aj zónové ventily, teplomery, tlakomery, odvzdušňovače a reguláciu.
